户外设备、工业控制、终端采集、车载电子……一旦设备要装到室外或潮湿环境，"防水外壳怎么选"就成了绕不开的问题。很多采购把注意力全放在 IP 等级上，其实等级只是测试结果，真正决定外壳能不能扛住水汽的，是材质、密封结构和验证方式。这篇文章从 IP 等级讲起，把铝合金 / 塑料 / 不锈钢怎么选、密封结构怎么设计、散热与凝露怎么解决、厂家宣称的等级怎么验证一次讲清，结尾附速查表与定制流程，建议收藏。
IP 是 Ingress Protection 的缩写，后接两位数字：第一位表示防固体（防尘），第二位表示防水。防水外壳常用的是 IP65、IP67、IP68 三个等级，它们的测试方法完全不同，差别不在"差多少分"，而在"防什么水"：
| 等级 | 防尘 | 防水含义 | 典型测试条件（IEC 60529） |
|---|---|---|---|
| IP65 | 完全防尘 | 防喷水 | 6.3mm 喷嘴，12.5L/min 低压喷水 |
| IP67 | 完全防尘 | 防短时浸水 | 1m 水深浸没 30 分钟 |
| IP68 | 完全防尘 | 防持续浸水 | 持续浸水，水深 / 时长由厂商定义（≥1m） |
三个容易误解的点：第一，IP68 不代表"比 IP67 更防水"那么简单——IP67 是 1 米 30 分钟的标准测试，IP68 的水深和时长由厂商自己定义，有的厂家标 1.5m/30 分钟，有的标 10m/24 小时，必须看测试报告的具体条件；第二，高等级不自动覆盖低等级测试，IP68 不保证通过 IP65 的喷水测试，选型时要按实际场景单独核对；第三，室内偶尔溅水选 IP65 足够，常年户外淋雨选 IP67，可能积水或水下环境才需要 IP68——等级越高，密封结构越复杂、成本越高，别为用不上的等级多花钱。完整的等级体系与各设备场景选型对照，可参考IP 防护防水等级最全详解（含全设备场景选型指南）。

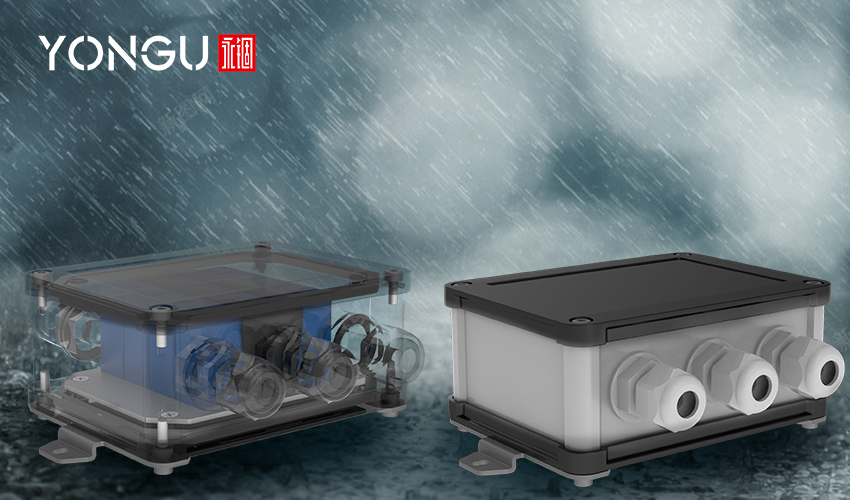

同样标 IP68，铝合金、塑料（ABS/PC）、不锈钢三种材质做出来的外壳，性能和使用寿命差别很大。先看对比表：
| 维度 | 铝合金 | 塑料（ABS/PC） | 不锈钢 |
|---|---|---|---|
| 耐腐蚀 | 阳极氧化后耐盐雾，户外耐候好 | 耐水但不耐紫外线，久晒易老化 | 耐腐蚀最强，海洋环境首选 |
| 强度与承重 | 型材 / 压铸结构强度高 | 强度一般，受温度影响大 | 强度最高，适合承重 / 抗冲击 |
| 散热 | 导热好，可做散热筋 / 翅片 | 导热差，大功率设备不建议 | 导热一般，成本高 |
| EMC 屏蔽 | 金属本体可做屏蔽接地 | 无屏蔽，需内部喷涂导电漆 | 屏蔽好，但加工与焊接成本高 |
| 成本与加工周期 | 公模成熟，小批量快 | 注塑需开模，量大才划算 | 材料与加工都贵，周期长 |
按场景推荐：户外 / 工业 / 散热要求高的设备优先铝合金——既有 IP65~IP68 的成熟防水结构，又能当散热体，还能做 EMC 屏蔽；腐蚀性环境（海洋、化工）选不锈钢或做特殊表面处理的铝合金；室内低成本大批量产品才考虑塑料，但要确认老化与阻燃等级。以铝合金防水外壳为例，永锢已形成完整防水系列：IP65 带 PCB 卡槽防水外壳（硅胶密封条）、IP67 一体式防撞防水外壳（防撞硅胶条）、IP68 防水铝外壳（点胶密封圈）、IP68 压铸防水小盒等多规格现货，均可开孔、丝印、配套防水接头。

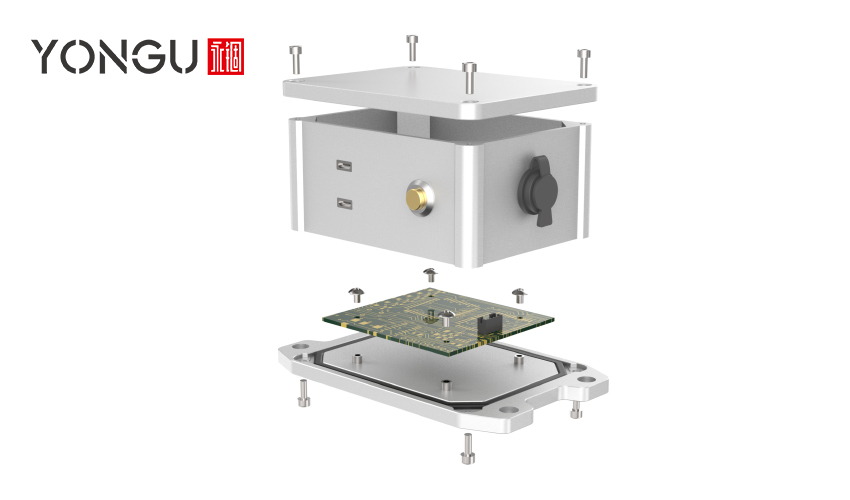

等级是测试结果，密封结构才是原因。同样的铝合金外壳，密封设计不同，成品可能只有 IP54 也可能到 IP68。设计防水外壳，重点盯三处：
壳盖结合面要有密封槽，槽内装密封圈或密封条，靠螺丝锁紧产生压缩量来密封。要点：密封槽深度与密封圈压缩率要匹配（一般压缩 20%~30%），材料选硅胶或三元乙丙（EPDM），食品级硅胶条耐老化、无异味；点胶密封圈适合规则结合面，一体成型密封条适合型材外壳。永锢防水系列中，IP65 款用食品级硅胶密封条、IP68 款用点胶密封圈，金属盖面做倒角配合，锁紧后压缩均匀，这是等级达标的基础。
外壳一旦开孔走线，防水就从"壳体密封"变成"开口密封"。出线口要么配防水格兰头（电缆接头），要么用防水航空插头，要么预留过孔后灌胶。IP65 场景多用普通防水接头，IP67/IP68 建议选带防松螺母、压紧胶圈的防水接头，并确认接头自身防护等级不低于整机。永锢防水外壳可配套防水接头、按接口开孔，端盖与壳体间预留密封空间，避免"外壳 IP68、接口漏一半"的常见坑。
小尺寸、大批量的防水盒，常用压铸一体成型加密封圈的方案，壳体本身无接缝，防水可靠性高；需要长期泡水或高气密要求的，内部电路可整体灌封（灌封胶），把"密封外壳"升级为"密封整机"。永锢的 IP68 压铸防水铝外壳（T 系列）即为压铸一体成型加密封圈结构，适合按钮盒、急停盒、小型传感器等户外小设备。
防水和散热天然矛盾：密封越严，热越排不出去；而昼夜温差会让壳内湿气凝结成露珠，轻则影响精度，重则短路。工程师最常踩的坑就是"全密封 = 闷烧"。三条解法：
永锢的铝合金防水外壳支持散热筋结构定制与透气阀安装位预留，IP68 防水与散热兼顾的结构方案可参考IP68防水兼散热铝合金外壳解决方案。
"标 IP68"谁都会写，报告才是证据。国内防水外壳防护等级按IEC 60529（对应国标GB/T 4208-2017）测试，向厂家要检测报告时盯三件事：
以永锢为例，防水外壳产品执行 IP65~IP68 防水检测，同时产品通过 72 小时盐雾测试与 REACH 检测，检测信息可随货提供，采购时可要求厂家随货附检验记录。
标准公模满足不了开孔、尺寸、外观需求时，就走定制。来图定制的标准流程：
定制避坑提示：防水等级、测试条件、防水接头配套、丝印与表面处理方式，全部写进合同；验收时对照检测报告逐项核验。永锢作为防水外壳生产厂家（佛山永锢科技有限公司，2004 年成立，广东江门 12000㎡ 智造基地），支持 1 件起订、24 小时打样、108 小时小批量交付，160+ 台全数字化 CNC 全流程自主生产，可开孔、丝印、配套防水接头，IP65~IP68 铝合金防水外壳与来图定制均可承接。
标准、材质、结构讲再多，都不如看真实项目怎么落地。下面三个案例分别对应 IP65、IP67、IP68 三个等级，来自道路监控、车规电驱、水利遥测三个典型户外行业——环境不同、密封难点不同、选用的壳体结构也不同。每个案例的信息均来自永锢对应行业方案的真实记录（文末附来源链接），并附来自项目合作方的使用反馈（按客户要求隐去单位与姓名），供你在同类场景选型时对照。
道路监控设备从高速公路卡口到城市路口电子警察，常年暴露在雨雪、扬尘、紫外线和昼夜温差里。这类设备有一个容易被忽略的特点：摄像头和路侧控制设备内置 PoE 供电模块、红外补光灯和处理器，持续发热，外壳必须导热好，但又不能为散热牺牲密封——防水、防尘和散热要在同一只壳子里平衡。
永锢为道路监控设备交付的是 MH 系列 IP65 防水铝外壳：铝挤型材本体加食品级硅胶密封条、塑料端框分体拼装，防尘防喷水能力满足户外使用；壳体在标准结构基础上做二次设计定制开孔——镜头窗口、线缆防水接头、安装支架孔位全部按项目图纸 CNC 加工，实现"标准壳体 + 定制加工"的交付模式，不用现场打孔破坏防护等级。表面处理走阳极氧化，形成致密氧化膜，扛住户外紫外线与酸雨。对于沿海、高湿、多雨的地区，同方案可升级到 M 系列 IP68 壳体，在 1.5 米水深持续 30 分钟不进水，为设备留足安全冗余。（案例来源：道路监控设备铝外壳怎么选？永锢IP65防护系列推荐）
客户评价："我们做路侧设备三年了，以前用塑料壳，两年就开始发白开裂。换成 MH 系列之后，镜头窗口和防水接头都是按图纸开好的，现场装上就行。沿海项目跑了一年半，拆开检查密封条状态正常，比预想中省心。"
新能源汽车电驱系统里的电机控制器（MCU）常年工作在发动机舱、底盘或电池包附近，面对振动、油污、宽温与高频电磁干扰，消费级外壳的思路完全不够用。车规级外壳要求 -40℃ 到 85℃ 稳定工作、过 ISO 26262 功能安全与 ISO 16750 环境条件验证，整车质保往往 8 到 15 年，壳体不能在此期间出现密封老化或结构疲劳。
永锢的方案是压铸铝合金一体外壳：一体成型减少拼缝数量，上下壳对扣面的平面度、密封圈压缩率和紧固螺丝的均匀预紧共同保证 IP67（1 米水深浸泡 30 分钟不进水）；接合面做导电氧化并加装铍铜屏蔽簧片，让上下盖形成连续导电通路，解决 IGBT/SiC 模块高频开关带来的 EMC 问题；表面叠加 PVDF 涂层应对沿海与融雪剂环境。按研发阶段匹配壳体：实验室台架与调试用 D 系列带机脚机箱，非标与 800V 碳化硅控制器走 N 系列全定制，结构标准化批量机型用 E 系列钣金折弯。（案例来源：车规级电机控制器铝合金外壳方案：IP67与IATF16949适配）
客户评价："台架测试阶段改过两版密封方案，永锢把密封面平面度和螺丝扭矩都做了验证，IP67 泡水测试一次通过。导电氧化加屏蔽簧片之后，EMC 摸底也顺利过了。小批量试制配合度不错，交期比预期快。"
水文遥测 RTU 常年挂在河岸、灌区、山洪沟的杆子上，没有稳定市电、没有频繁巡检，靠太阳能板和锂电池供电，壳体要同时扛住日晒雨淋和电池舱的低温升。IP68 写在铭牌上谁都行，能不能扛住野外五年十年，看的是壳体结构本身。
永锢 L 系列 IP68 防水铝外壳的工程做法是：上盖 + 铝型材壳体 + 连续点胶密封圈 + 下盖 + 自粘橡胶垫 + 不锈钢内六角螺丝，四角螺丝按对角顺序均匀压紧；上盖与壳体接缝处做导水槽，雨水沿壁流下时被引到排水孔而不是渗进密封圈。针对太阳能供电的两个矛盾，壳体下侧面预留 ePTFE 防水透气阀开孔平衡内外压差、排出湿气，电池舱外侧做散热筋并在侧面预留温度传感器开孔配合 BMS 降功率；出线口按格兰头规格预留螺牙和堵板位，开孔位置、孔径均按图纸 CNC 加工，避免"外壳 IP68、接口漏一半"。安装上，立杆抱箍或壁挂耳按现场定，壳体至少两处对称接地端子。L09 已在智慧水务河流测流速仪器上有 IP68 户外长期部署的相邻设备案例，为水利方向的耐候能力提供了工程参考。（案例来源：水利遥测终端的 IP68 防水外壳造型）
客户评价："灌区的遥测终端挂在杆子上，以前一到梅雨季就有几台进水返修。换成 L 系列之后，透气阀位置和格兰头方向都是按我们现场情况定的，今年雨季整批 60 台没有一台进水。硅胶垫五年一换的周期也写进巡检手册了，后面维护省了不少事。"
Q1：防水外壳一般用什么材质？
A：主流为铝合金、塑料（ABS/PC）、不锈钢。户外与散热场景优先铝合金，腐蚀环境选不锈钢，低成本室内场景选塑料。铝合金防水外壳可同时解决防护、散热与 EMC 屏蔽，是户外设备的综合最优解。
Q2：IP67和IP68差多少？
A：IP67 是 1 米 / 30 分钟短时浸水测试；IP68 是持续浸水，水深和时长由厂商自行定义，必须看报告具体条件。两者测试方法不同、不能互相替代，不是简单的高低之分。
Q3：全密封的防水外壳怎么散热？
A：靠壳体导热（铝合金）+ 散热筋 / 翅片 + 防水透气阀平衡内外压差，必要时做分区密封或局部灌胶。全密封加内置风扇是错误组合，只会让热在壳内循环。
Q4：怎么确认厂家IP等级真实？
A：索要第三方按 IEC 60529 / GB/T 4208-2017 出具的检测报告，核对测试项目（防尘 + 对应防水）与测试条件（水深、时长、喷水压力）是否和标称一致；批量采购再随货抽检。
Q5：防水外壳可以定制吗？起订量多少？
A：支持来图定制，永锢 1 件起订、非标最快 24 小时打样、108 小时小批量交付；标准防水公模（IP65/IP67/IP68）可先选型，开孔、丝印、防水接头均可按需配套。
结语：选等级看场景，选外壳看密封。先把使用环境说清楚（室内溅水 / 户外淋雨 / 水下），再定 IP 等级；然后按材质对比表选材料，按密封三要素检查结构设计，最后用检测报告验证等级、用合同锁定标准。防水这件事，验收时多花十分钟，比返工省一个月。
