嵌入式无风扇 BOX 工控机有个共同点：整机没有风扇，CPU 和芯片组的热经导热垫、热管送进铝合金外壳，再由外壳鳍片靠自然对流和辐射散掉。热源和散热器合成一件，代价是外壳必须同时当机箱用，尺寸、开孔、装法都得围绕散热重排。市面常见的紧凑节点约 185×142×48mm，赛扬 J1900 平台满载约 15W；多串口采集型平面约 215×200mm，带 8 路 COM，满载约 22W。这个尺寸档要的不是 19 寸大机箱，而是薄壁挂或紧凑型材壳。
无风扇机型把 CPU、芯片组的热经导热界面传到壳体，再由上下盖与侧板的鳍片散掉。这条路径上没有可替换的部件，壳体散热面积不够，温度就直接顶在 CPU 上。工程上常按 30W 分界：30W 以内的设备用自然散热外壳就够，不需要风扇；超过这个量级，才考虑带散热齿侧板的机箱，或者要求厂家在内部加导热铜管安装槽。
散热面实际能用到多少，很大程度由装法决定。壁挂时壳体两面悬空，空气能从鳍片之间自然爬升；塞进控制柜夹层、两侧被线槽和别的设备贴住，同一只壳体真正参与换热的面积就少了一大块。铝合金密度约为钢材的三分之一，同样结构重量更轻、导热更快，这类设备普遍选铝壳而不是钣金壳，原因就在这里。
宽温不是参数表上写个数字就算。规范做法是把整机放进恒温恒湿箱，从 -20℃ 低温存贮做到 60℃ 高温满负荷，连续数十小时记录 CPU 与机箱温度，确认不死机、不降频。整机在 60℃ 满负荷烤机数十小时、CPU 稳定在八十多摄氏度仍正常运行，这样的结果才说明壳体的散热裕量是真的够。
落到选壳上，宽温意味着两件事。一是截面不能只按"装得下"选，高度和表面积要给散热留余量，机身 48mm 厚的设备配 60mm 高的腔体，多出来的 12mm 是给导热垫、走线和空气层的。二是表面处理别把辐射换热压掉，G 系标准色是喷砂黑，黑色阳极氧化的辐射能力优于浅色光面，对纯被动散热是加分项。
顺序上先定装法再挑型号，比先挑型号再想办法装要省事得多。壁挂安装的壳体两面悬空、对流最充分，G 系多功能机箱上下盖板加前后面板与侧板，带壁挂安装孔，侧板内置 PCB 卡槽，主板可以直接落在卡槽里，是薄型节点的第一顺位。DIN 导轨装在电柜里省空间，但要避开并排紧贴的发热设备，H 系和 J 系可以加装导轨模块用螺丝固定，MH 系则是内置卡槽导轨。嵌入式塞进控制柜内部，必须预留进风口和四周间隙，被线束和线槽包住等于把散热面封死。

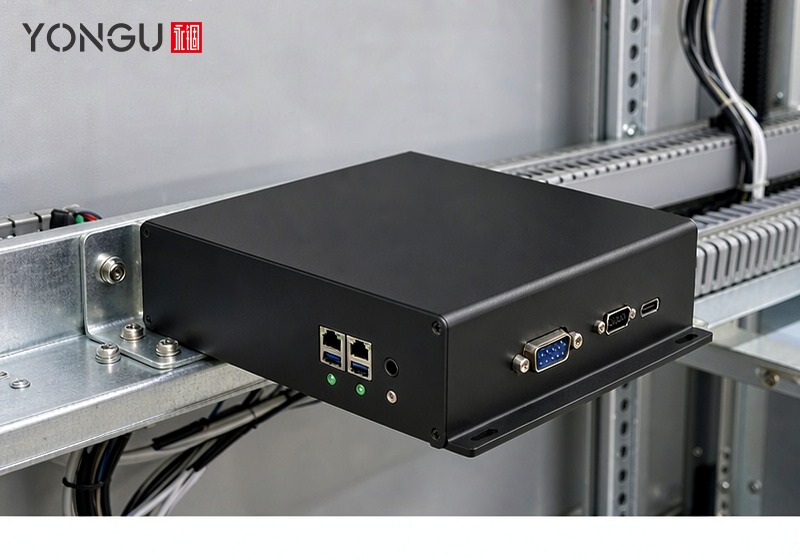

如果设备最终要进机房机柜集中安装，装法就变成机架式，得换 19 寸的 C 系机箱，用前面板安装耳推入标准机柜。下面这张是 G 系扁平机箱壁挂在电柜侧板上的实际状态。
接口清单决定面板布局，也决定壳体要选多大的截面。双千兆网口加 USB、HDMI/VGA 和 DC 输入的紧凑节点，前后面板各排一列就够；8 路 COM 的采集型设备，DB9 接口横向排开就吃掉大半个后面板，还要塞下 GPIO 和双网口，面板宽度不够只能换更大截面。
开孔面的边界要提前认清，免得画完图才发现开不了。G 系能开孔的是前后面板和侧板，上下盖是插板结构、用来扣合不动；H 系六面都能开孔定制，长度还能按需切短，多串口机型的接口密度更从容。开孔位置、数量、孔径最好一次定清楚，同一块面板二次返工的代价，比一开始多留两个空位高得多。
把散热面、宽温余量和装法三条叠在一起，薄型 BOX 工控机的壳体基本落在下面三档里。
| 型号 | 截面与长度 | 适配设备 | 安装方式 | 可开孔面 |
|---|---|---|---|---|
| G04C | 266W×60H，235L | 185×142×48 双网口薄节点 | 壁挂、桌面 | 前后面板＋侧板 |
| H38 | 224W×80.8H，250L | 215×200 八路串口采集机 | 导轨、壁挂 | 六面定制 |
| G12C | 427W×3U，324L | 多台并柜的集中上架 | 19 寸机柜 | 前后面板＋侧板 |
第一档是G04C 扁平壁挂机箱。266mm 宽、60mm 高、235mm 深，对着 48mm 厚、215mm 宽的薄机，高度多出的 12mm 用来放导热垫与走线，宽度多出的余量留给侧板卡槽与鳍片间的空气通道；平板面板开孔利落，双网口加串口排一排不会挤到边角。

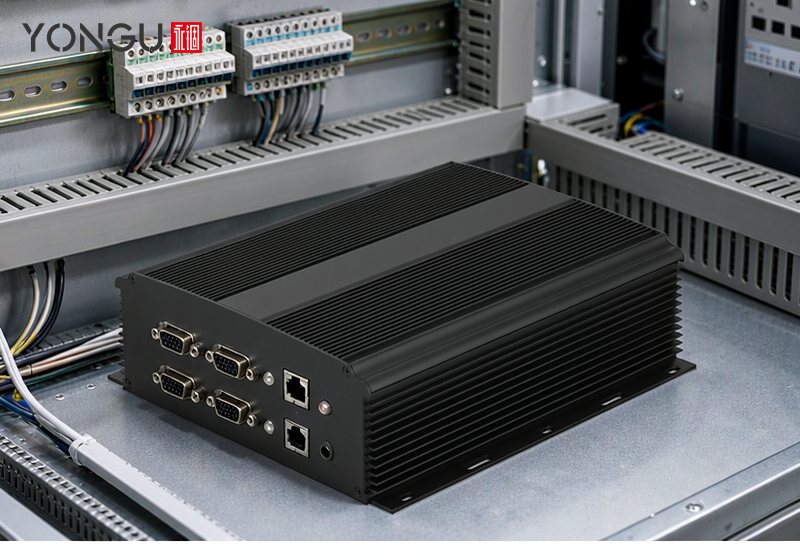

第二档是H38 分体式铝型材外壳。224mm 宽对 200mm 级的采集机刚好落在容差之内，80.8mm 的腔高能容下 DB9 的板端高度与接线空间，上下壳体型材加前后挡板的分体结构可以六面开孔，8 路串口分两排也有地方落。
第三档是G12C 多功能机箱。427mm 宽是标准 19 寸，3U 高度配 324mm 深度，适合机房机柜里多台并排推进去。单台薄机用它明显过头，宽出的一百多毫米既占机柜又不参与散热，只有集中上架时这档才划算。
另外一条路是给功率更大、要带扩展卡的机型：A 系散热齿侧板的 2U、115H、3U、4U 规格，散热面积比扁平壳大得多，前后面板照旧可以开孔攻丝。选哪一档，看的是发热量和安装位置，不是看机箱越大越保险。
这两条线的壳体结构决定了它们不防水：G 系上下盖是插板扣合、H 系是上下壳对扣加前后挡板，本来就不是密封设计，面板上还要开一堆接口孔。所以它们只能用在不淋水、不冲洗的场合，机柜内、室内壁挂、设备箱内部都合适。
高粉尘车间反而是无风扇机型的优势场：整机没有进风口，粉尘只落在外壳表面，定期擦掉就行，不存在风扇把含尘空气抽进鳍片、越积越堵的问题。真正需要担心的是安装位置，闷在不透气的密闭夹层里，被动散热的裕量会被吃掉。设备要到户外立杆、雨淋或者需要水冲洗，就得换 IP68 的 L 系或 M 系，靠点胶密封圈与四角螺丝均匀压紧做密封，给 G 系加一条胶条是改不出等级的。
优先选带散热鳍片的铝型材机箱结构，A 系散热齿侧板就是这一类，也可以要求厂家在内部增加导热铜管安装槽。铝合金密度约为钢的三分之一，导热性好，适合把壳体当散热器用。30W 以内的设备走自然散热外壳即可，不必加风扇。
机架式安装选 C 系 19 英寸标准机箱；壁挂式选 G 系多功能机箱；便携或桌面摆放选 GA 系包角机箱与 Q 系包角防护外壳；导轨式安装选 J 系或 H 系铝型材外壳；户外地面与立杆安装选 S 系钣金包角防护机箱。
设备外形尺寸、接口清单与朝向、安装位置、峰值功耗，这四项写在需求里，截面和开孔面基本就能一次对上，不用来回改图。同系列已有落地先例可参考：车载以太交换机的铝型材外壳定制案例用的是 G 系铝型材壳，105×45×155，6063 与 5052 型材配阳极氧化喷砂皓月银；19 英寸电荷放大器机箱案例用的是 C 系机架箱，482×1U×250，拉丝墨玉黑。
来图定制覆盖开孔、长度、丝印与颜色，公模件最快 24 小时出样，小批量 108 小时交付，一百件以上走批量价。把设备尺寸和接口图发过来，先按现有截面做一版 DFM 复核，能不改模就不改模。
