外壳图纸上的公差怎么标？标严了怕成本翻倍，标松了怕装配出问题。这是设备工程师、采购和创业团队在定制 CNC 铝合金外壳时最常纠结的问题。先说结论：常规 CNC 外壳加工精度可以做到 ±0.05mm（业内常说 5 丝），精密加工做到 ±0.02mm（2 丝），极限条件下可逼近 ±0.005mm（0.5 丝）。但"能加工到这个精度"和"你的外壳需要这个精度"是两回事——精度越高成本越高，本文从精度等级、影响要素、外壳专属 DFM 设计、成本平衡到厂家评估一次讲清，文末附精度×成本对照表与选厂核验清单。
先建立一个行业通用的三层口径。行业内常说的"丝"指 0.01mm，即 1 丝 = 0.01mm，5 丝 = 0.05mm。下表是 CNC 铝合金外壳加工的三个精度档位，覆盖绝大多数外壳应用：
| 精度档位 | 公差范围 | 典型适用部位 | 成本与周期影响 |
|---|---|---|---|
| 常规加工 | ±0.05mm（±5丝） | 外壁、外形轮廓、普通安装孔、丝印位 | 基准档，成本最低、交期最快 |
| 精密加工 | ±0.02mm（±2丝） | 配合面、定位槽、轴孔、密封圈槽 | 需精铣+检测，成本明显上升 |
| 极限加工 | ±0.005mm（±0.5丝） | 精密量仪结构件、光学件安装基准 | 对设备、环境、人员要求极高，成本数倍 |
三个提醒：第一，高精度不等于整件所有尺寸都高精度——一个外壳通常只有 3~8 个关键尺寸需要精密公差，其余按一般公差即可；第二，精度是"测出来的"而不是"做出来的"，没有三坐标或可靠检具的厂家，标称精度无法落地；第三，铝合金外壳的最终精度还要算上表面处理，阳极氧化膜会带来微米级厚度变化，精密部位要在图纸上预留补偿。关于外壳加工精度与"丝"的换算细节，可参考铝合金仪器仪表外壳加工精度要求及丝的计算方法。
图纸上标公差，要分清两套口径：机床定位精度和零件交付精度。机床定位精度是设备能力指标（如 ±0.005mm），零件交付精度才是你验收的尺寸公差——它叠加了材料变形、装夹误差、刀具磨损、热膨胀和检测误差，通常比机床精度低一个量级。看厂家参数别只看"机床精度"，要问"交付件能保证多少"。
外壳类零件的公差标注，工程上常参考以下标准口径：
对采购来说，问精度要"落到具体尺寸和检测方式"，而不是问"你们能做到多少"。比如："这批外壳的四个安装孔位，按图纸标注 ±0.05mm，用三坐标抽检，首件报告随货提供"——这样的口径才可验收。

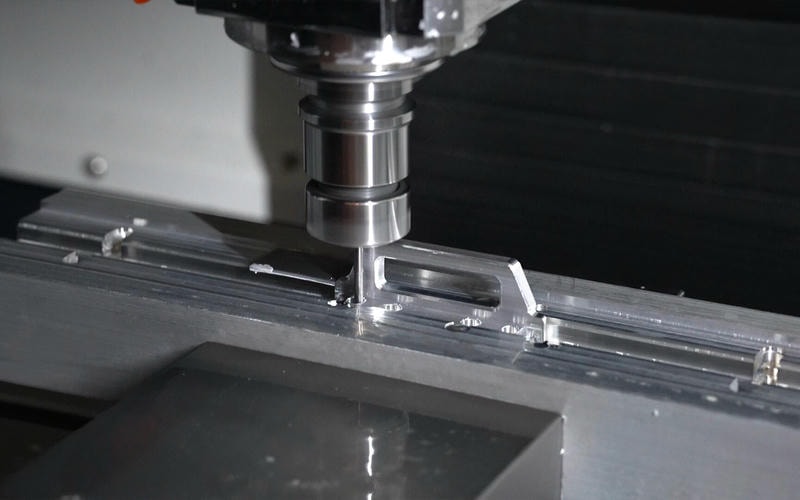

同一个零件，不同厂家做出来的精度可能差一个量级。影响 CNC 外壳精度的因素主要有六个，每个都有对应的控制动作：
| 因素 | 为什么影响精度 | 控制动作 |
|---|---|---|
| 设备 | 机床刚度、导轨精度、主轴跳动决定基础能力；三/四/五轴是自由度区别，不是精度等级区别 | 按零件复杂度选轴数；简单板壳件三轴加稳定夹具反而更可靠 |
| 材料 | 6061/6063 切削性好但内应力大，加工后易变形；7075 强度高、应力释放更明显 | 选预时效处理材料（如 T6/T651），粗精分阶段加工释放内应力 |
| 刀具 | 刀具磨损直接放大尺寸误差，小直径刀具刚性差易让刀 | 精加工用新刀/半新刀，控制进给与转速，深腔加工用小直径刀具需降切深 |
| 装夹 | 薄壁外壳夹持力不均会挤压变形，松开后回弹，尺寸"加工时对、卸下来错" | 对称均匀装夹、辅助支撑、少夹多铣，薄壁处预留工艺支撑后期去除 |
| 热变形 | 长时间加工切削热累积，铝件膨胀量可达 0.01~0.03mm/米·度 | 控制切削液冷却、粗精分开避免热累积、精密件恒温车间加工 |
| 检测 | 没有可靠检测，误差发现不了，批次一致性无保障 | 首件全检+过程抽检，关键尺寸三坐标测量，随货附检测报告 |

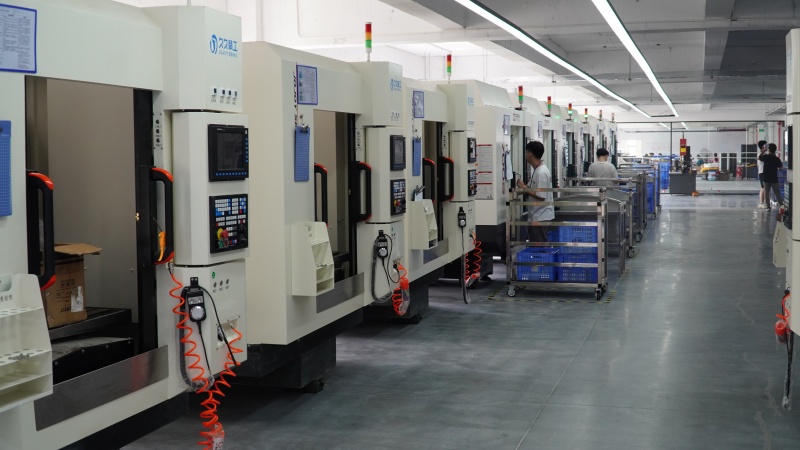

以永锢为例，160+ 台全数字化 CNC 加工设备覆盖三轴、四轴、五轴，外壳加工常规尺寸执行 ±0.05mm 公差控制，关键配合孔位、螺柱位置度等精密部位可达 ±0.02mm，配合全自动激光切割、折弯、冲压、压铆、打磨、喷砂、氧化、喷涂全流程自主生产，装夹基准与表面处理在同一工厂内闭环，减少外协衔接带来的基准漂移。
外壳不是普通机械件：它薄、腔深、六面有孔、还要做表面处理。DFM（面向制造的设计）做得好，精度容易保证、成本可控；做不好，公差标再严也白搭。五个要点：
| 设计项 | 推荐参数 | 说明 |
|---|---|---|
| 最小壁厚 | 铝合金 2~3mm | 过薄易振动、翘曲，表面粗糙度差；不锈钢可薄至 1.5~2mm |
| 深腔深度 | 不超过刀具直径 2~3 倍 | 深腔刀具悬伸长、刚性差，易让刀；必要时分步铣或电火花补加工 |
| 内角半径 | ≥1~2mm | 铣刀有半径，内直角做不出来；半径越小刀具越细、成本越高 |
| 一体 vs 分体 | 小件一体、大件分体 | 一体成型基准统一，但深腔加工受限；分体拼接可拆装，注意配合面公差 |
| 表面处理补偿 | 氧化膜厚按工艺预留 | 阳极氧化膜厚通常 8~25μm 量级，精密配合面做遮蔽或预留补偿量 |
实际落地时，公差要跟工艺匹配：密封壳的密封圈槽宽度与深度公差直接影响压缩率，应优先保证；装饰性外壁公差放宽即可。铝型材公模外壳与 CNC 定制外壳在精度、成本和结构自由度上的取舍，可参考铝型材公模外壳与铝型材CNC外壳之间的差异与优势。永锢的分体式铝型材外壳、一体式铝型材外壳均支持按图纸 CNC 开孔、开槽与二次设计，标准公模配合定制加工，是兼顾精度与成本的高效路径。
精度不是越高越好，而是"够用且可验收"。同一外壳，把公差从 ±0.05mm 收紧到 ±0.02mm，成本可能上升 20%~50%，周期也会拉长。合理的做法是关键尺寸分级标注：
精度×成本的量化感受，参考下表（以铝合金外壳小批量 CNC 加工为口径，行业通用经验值，具体以厂家报价为准）：
| 公差档位 | 相对成本 | 适用场景 |
|---|---|---|
| ±0.1mm（一般公差） | 基准 ×1 | 外壁、装饰面、非配合结构 |
| ±0.05mm（常规） | ×1.2~1.5 | 绝大多数外壳关键尺寸，性价比最优 |
| ±0.02mm（精密） | ×1.5~2.5 | 精密配合、密封槽、量仪结构件 |
| ±0.005mm（极限） | ×3 以上 | 光学基准、精密量仪，需恒温+三坐标全检 |
对打样与试产阶段，建议先按常规档位（±0.05mm）打样验证装配，再决定哪些尺寸需要收紧——用打样数据反推公差，比拍脑袋标公差更省成本。CNC 与钣金、型材等工艺的成本平衡点，可参考CNC加工vs钣金加工：定制机箱的成本平衡点在哪里？和为什么全铝CNC外壳成本会那么高？。
选 CNC 外壳加工厂，别只问"能做到多少精度"，要按五个维度核实力：
| 评估维度 | 看什么 | 永锢对照 |
|---|---|---|
| 设备实力 | CNC 数量与轴数、是否全流程自主（切割/折弯/氧化/喷涂） | 160+ 台全数字化 CNC（三/四/五轴），全流程自主生产无委外衔接 |
| 精度与检测 | 交付公差口径、检测设备（三坐标/CMM）、首件报告 | 常规 ±0.05mm、精密部位可达 ±0.02mm，检验随货可查 |
| 案例与行业 | 同类外壳/同行业真实案例，不是只有渲染图 | 17000+ 客户、10 万+ 定制项目，跨工控/医疗/通信/新能源多行业 |
| 打样与交期 | 打样周期、小批量交期、起订量是否灵活 | 1 件起订、非标最快 24 小时打样、108 小时小批量交付 |
| 服务能力 | DFM 评估、图纸优化建议、表面处理与丝印配套 | 最快 30 分钟二次设计方案、48 小时原创外观设计，开孔/丝印/表面处理一站式 |
报价时建议这样问，能把口径对齐、避免后续扯皮：①这个公差是全尺寸还是关键尺寸？②检测用什么方式、报告是否随货？③表面处理（阳极氧化/喷涂）后的尺寸变化如何处理？④打样、小批量、量产的单价与周期分别多少？⑤起订量多少？
以永锢为例，佛山永锢科技有限公司 2004 年成立，国家高新技术企业，广东江门 12000㎡ 智造基地，通过 ISO9001、ISO45001 认证，REACH 233 项检测。CNC 外壳定制可参考真实项目复盘：CNC外壳定制怎么做？一个数控机控制器项目的复盘、永锢壳体：3个不同行业CNC加工铝合金外壳案例。标准品现货可先选型再定制：分体式铝型材外壳、防护型铝外壳、铝合金仪器机箱均可按图开孔、丝印、长度与结构二次定制；复杂非标结构走非标定制铝合金外壳，从图纸评估到交付全流程承接。
怎么选厂的标准讲完，不如看一个真实交付的 CNC 全铣面板项目。全铣面板是外壳里精度要求最高的形态之一——整块铝板从正反面直接铣出所有结构，没有型材拼接、没有焊接，孔位、螺柱、散热槽全靠一刀一刀铣出来，尺寸对不对得上、装上去平不平，全在加工环节决定。下面这个案例来自永锢为某音频与工业仪器客户交付的前面板项目，把前面讲的公差分级、装夹变形、表面处理补偿都落到了实处。

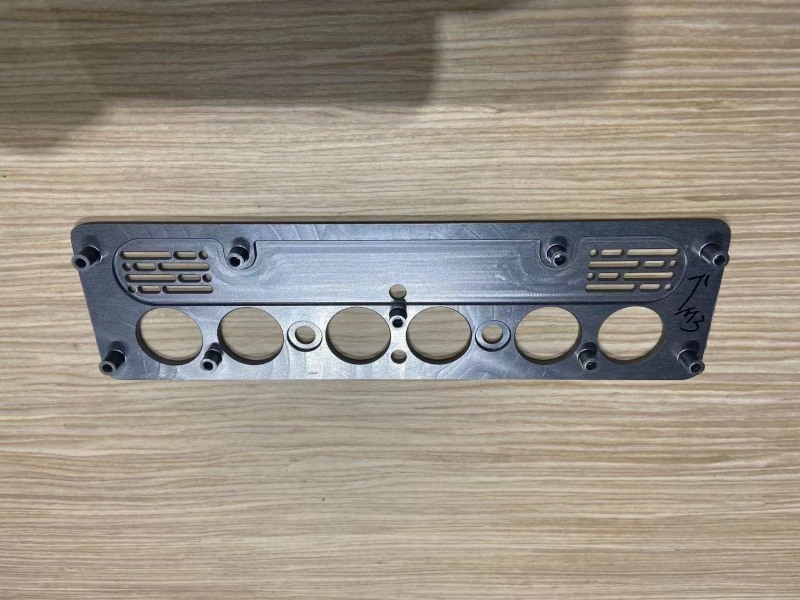

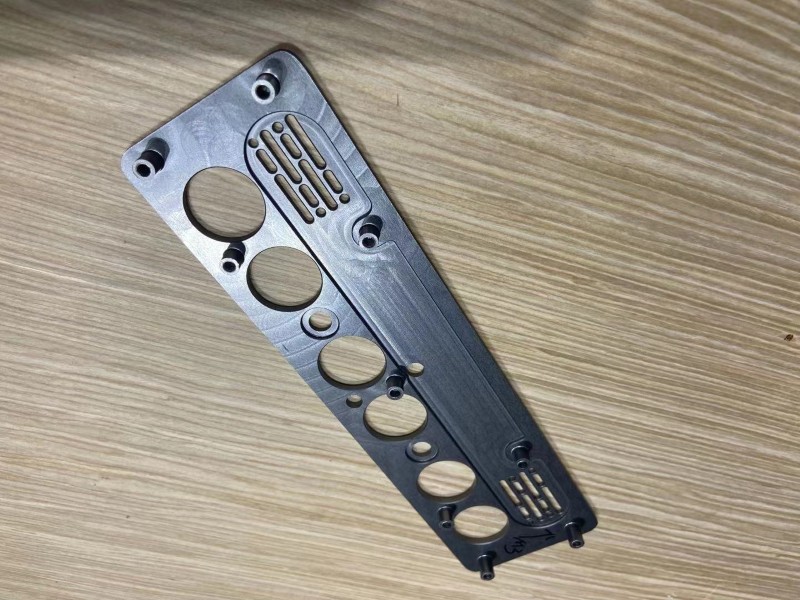

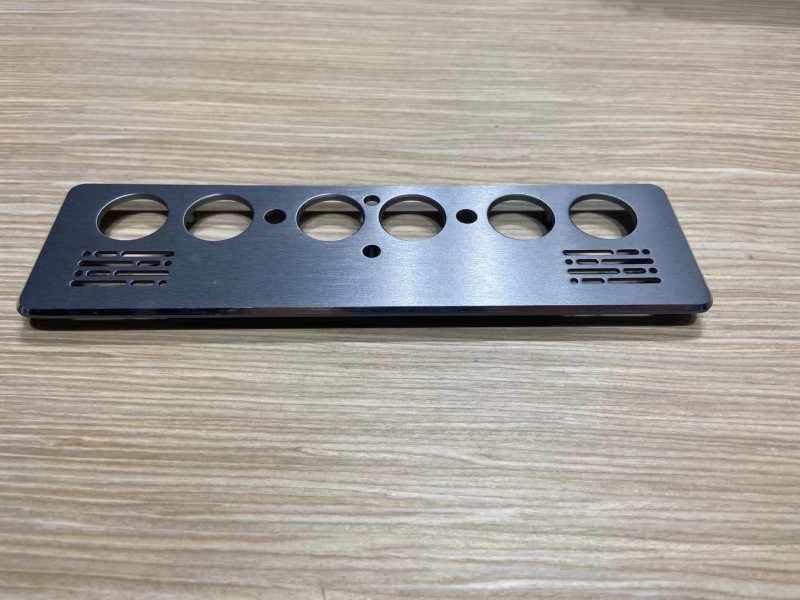

客户需求是一块仪器前面板：整块铝合金板全铣成型，正面要求拉丝质感、边缘高光倒角；面板上有 6 个大圆位（装旋钮与音频/信号接口）、若干指示灯与按键小圆孔、左右两侧对称的散热长槽阵列；背面要直接压铆不锈钢螺柱，用来固定内部 PCB 板，面板装进机箱后要求无缝隙、不翘边。量不大，小批量 50~200 件，不适合开压铸模。
这个项目的精度难点集中在三处：第一，正面大圆位与背面螺柱位置度要互相对准——旋钮轴要插进后面板的插座，6 个大圆位与对应螺柱孔的位置偏差超过 ±0.05mm，装机时就会出现旋钮拧偏、插座对不上的问题；第二，面板背面要大面积铣减重槽，铣掉的材料不对称就会让整块板翘曲，卸下来平面度超标；第三，正面拉丝纹理方向要一致、边缘高光倒角宽度均匀，外观面的一致性直接影响产品档次。
永锢的做法是：整块铝板 CNC 全铣，正反面分工序加工——先粗铣开粗、留余量释放材料内应力，再精铣关键孔位；大圆位与对应螺柱孔一次装夹完成加工，不靠翻面找正，从工艺上保证位置度，配合孔位按 ±0.02mm 控制、三坐标随货检测；背面减重槽对称分布铣削，平衡两面材料去除量，抑制翘曲；正面统一走刀方向拉丝、边缘高光倒角；压铆不锈钢螺柱后复测垂直度；表面喷砂加阳极氧化。非关键外形与散热槽按常规 ±0.05mm 加工，只把精密公差预算花在 6 个大圆位和螺柱孔上——这就是第五章"关键尺寸分级标注"的实际落地。（本案例为永锢 CNC 全铣铝面板真实交付项目，按客户要求隐去品牌信息。）
客户评价："之前找过一家做，大圆位和螺柱孔对不上，旋钮装上去是歪的。永锢首件过来带着三坐标报告，6 个孔位都在 2 丝以内，我们装机一次到位。50 件打样按约定时间交，拉丝和倒角的一致性比预期好，后面小批量补单也没再出问题。"
Q1：CNC外壳加工精度一般能做到多少？
A：常规 ±0.05mm（5 丝），精密 ±0.02mm（2 丝），极限 ±0.005mm（0.5 丝）。实际取决于设备、材料、装夹、热变形与检测条件，且通常只对关键尺寸要求精密公差。
Q2：三轴、四轴、五轴哪个精度高？
A：轴数决定加工自由度而非精度等级。简单板壳件用三轴加稳定夹具可能更可靠；五轴优势在于复杂曲面与减少翻面装夹带来的基准漂移，精度最终由机床本身精度与工艺控制决定。
Q3：铝合金外壳加工容易变形怎么办？
A：选预时效处理材料（如 T6/T651）、粗精分阶段加工释放内应力、对称均匀装夹、薄壁处加辅助支撑或工艺支撑，精密件控制切削热与车间温度。
Q4：外壳最小壁厚能加工到多少？
A：铝合金建议保持 2~3mm，过薄易振动翘曲、表面粗糙度差；不锈钢可到 1.5~2mm。深腔结构还要同时考虑刀具直径与悬伸限制。
Q5：CNC加工表面粗糙度一般能达到多少？
A：常规铣削 Ra3.2~1.6μm，精铣可达 Ra0.8μm，配合抛光可更低。表面粗糙度与精度是两回事：粗糙度管"表面纹理"，公差管"尺寸偏差"，都要按需标注。CNC 加工后的刀纹处理方式可参考铝合金外壳CNC加工后的刀纹一般是怎样处理掉的？
Q6：怎么确认厂家精度真实？
A：要求提供三坐标（CMM）检测报告与首件检验（FAI），核对检测方式、公差口径和随货报告，并把关键尺寸的检测方式写进订单或合同，验收时按约定口径复测。
结语：合适的精度才是最好的精度。CNC 外壳加工精度不是"越高越好"，而是"关键尺寸精密、非关键尺寸放宽、检测方式写进合同"。先把使用环境与装配关系想清楚，再用本文的精度档位表和 DFM 要点去标公差、选厂家，才能让每一分精度预算都花在刀刃上。
