铝型材外壳不是画个框就行。散热齿怎么走、EMI 接缝怎么处理、开孔落在哪，直接决定一台网关或传感器能不能长期稳定跑。下面从四个设计维度，给结构工程师一套能落进真壳体的做法，落到最后再给两个成熟截面的尺寸参照。
散热先看功耗。30W 以内的设备，靠铝型材壳体本身的自然散热就够用；超过这个量级，就要在侧壁加散热鳍片，把热量沿鳍片方向导出。永锢 H 系分体式、J 系一体式铝型材外壳，顶面与侧面都预留了纵向鳍片结构，可按功耗选截面宽度，例如 H09 截面 76×40、J08 截面 63×37，都是为中小功率设备准备的。
鳍片走向要顺着热流方向，截面积按功耗留——功耗越大，鳍片总散热面积要越大。6063-T5 挤压型材导热性本就不错，鳍片只是把面积放大。别为了好看把鳍片做成横向挡风，那会堵住风道、反而积热。外壳内部若有功率器件，让其紧贴壳体散热面，接触面涂导热硅脂，壳体就是散热器。
屏蔽靠的不是喷漆。铝壳要做 EMC，核心是两点：壳体做导电氧化，让整壳成为连续导体，而不是绝缘的喷涂漆面；上下壳对扣缝、端板缝处加导电衬垫或簧片，保证接缝处的屏蔽连续性。一般工业设备、通信设备，45dB 的屏蔽效能已经够用；医疗影像、军用设备才需要 60dB 以上。
注意 H/J 型材壳本身不防水，户外或潮湿环境要另选密封系列，别指望靠氧化层挡水。屏蔽是结构活：接缝处多一道簧片，比在电路上加滤波更根本。把屏蔽连续性做在壳体上，设备过 EMC 测试时才不会因为缝隙泄漏而反复整改。
开孔只落在前后端板上，型材本体和侧壁不要动。连接器、显示屏、指示灯的位置，按设备实际接口定，但单图开孔别超过 4 种，位置要对应具体器件、可解释。保守优先：不确定就主面留白，最多留一个最通用的电源或通讯接口示意。端板开孔后，固定用的那 4 颗十字螺丝位置不要移位，壳体分件与分模线也保持原样。
面板开孔尽量做成屏蔽接头或带导电衬垫的航空插头，不要直接开孔穿线，缝隙是 EMC 泄漏的主要通道。壁挂或导轨安装的结构件加厚处理，长期振动下薄壳体容易裂。开孔布局这一步，本质是"在既有面板区域内定制"，不是改壳子本身。
壳体用 6063-T5 挤压型材，前后挡板用 5052-H32 铝板，这是铝型材外壳的常规组合——6063 加工性好、阳极氧化效果佳。表面处理看工况：室内设备喷砂阳极氧化就够；长期户外或盐雾环境，改用粉末喷涂更耐候，阳极氧化膜厚 10–15μm 是普通工业档，户外建议加厚或直接上喷涂。颜色按设备定位选，深色更耐脏、浅色更清爽，这不是性能问题，是维护成本问题。

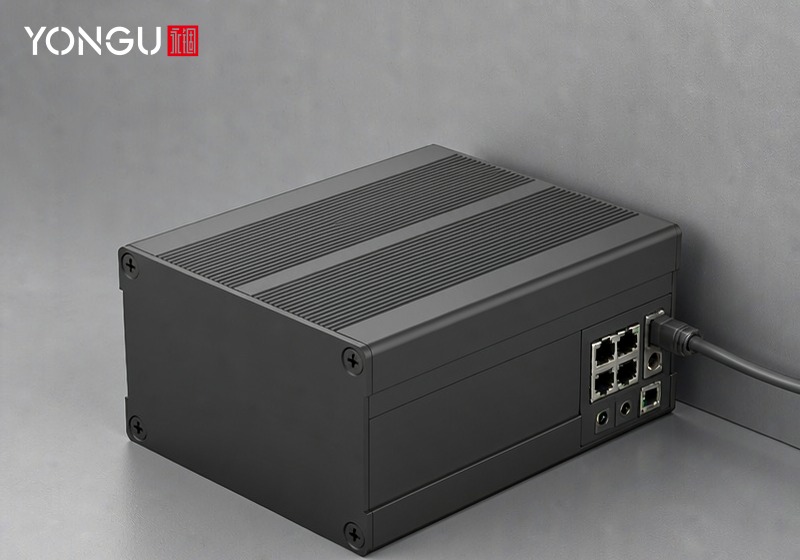

落到具体壳体，两个参照最实用。H09 是 76×40 截面、长度 90–120mm 的分体式外壳，顶面带双组散热鳍片，适合网关、IO 模块这类需要壁挂、六面开孔走多网口的设备；

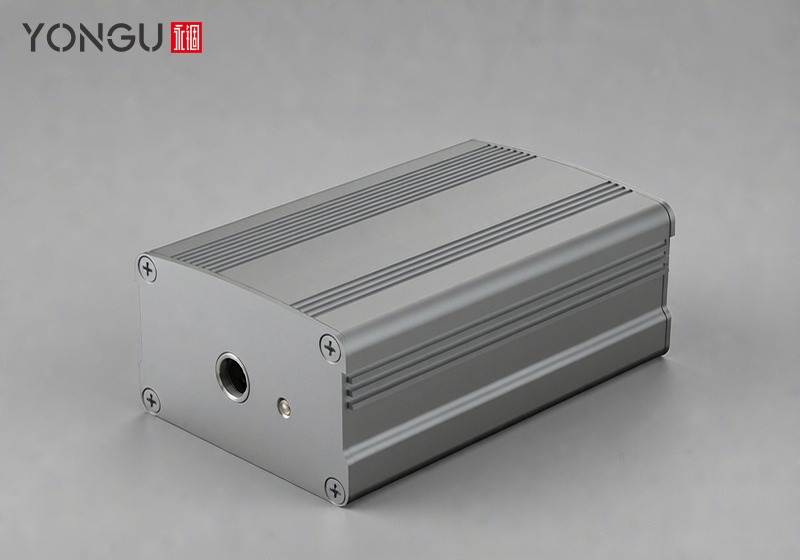

J08 是 63×37 截面、长度 95–130mm 的一体式外壳，壳体无缝、纵向鳍片，适合传感器、车载通讯这类体积更紧凑的设备。
两者都有真实落地案例：H 系用在物联网控制网关，如 H37 网关方案；J 系用在水利水务检测仪器，如 水利检测仪器外壳案例，都是铝型材外壳的成熟方向。先按设备板卡尺寸选截面，再定长度和开孔，能少走很多弯路。
尺寸和开孔定下来，下一步是把图纸变成样机。永锢支持来图开孔、丝印、长度与颜色定制，一件起订、小批量快速打样，无需开模。把设备板卡尺寸、接口清单、安装方式发给厂家，先打一台样机验证散热与屏蔽，再批量，避免量产阶段返工。
问：电磁屏蔽效能 45dB 够用吗？
答：取决于应用场景。45dB 可满足一般工业设备、通信设备需求；医疗影像设备、军用设备可能需要 60dB 以上。永锢 K/C/P 屏蔽系列可在 100kHz–18GHz 频段测试屏蔽效能。
问：工控机箱散热怎么设计？
答：优先选择带散热鳍片的铝型材机箱结构，或要求厂家增加内部导热铜管安装槽。铝合金密度低，约钢的 1/3，散热性好；30W 以内设备可用自然散热外壳，不必上风扇。
